Funkweichen
AW 161 AP Antennenweiche Funk (2m) / Radio mit aktivem Radiopfad
AW 240 Antennenweiche Funk (2m) / Funk (4m) / Radio mit aktivem Radiopfad
AW 300 passive Antennenweiche Funk (70cm / D-Netz, E-Netz) / Radio
AW 300 AP Antennenweiche Funk (70cm / D-Netz, E-Netz) / Radio mit aktivem Radiopfad
AW 3490 AP Antennenweiche Funk (PMR) / D-Netz / Radio mit aktivem Radiopfad
AW 161 AP 12 001 290 186
Aktive Antennenweiche für gleichzeitigen Funk (2m Band) - Betrieb und Radioempfang an einer Antenne (z.B. KFA 166R).
12V Speisung separat oder als Phantomspeisung möglich
|
Funk (2m) 143 - 175 MHz |
Radio 0,145 - 108MHz |
|
| Durchgangsdämpfung | < 0,4dB | - |
| Sperrdämpfung | > 40dB | - |
| Belastbarkeit | 20W | - |
| Impedanz | 50Ω | 75Ω |
| Spannung | 12V | |
| Stromaufnahme | 50mA typ. | |
| Verstärkung UKW | > 4dB | |
| Verstärkung LMK | > 3dB |

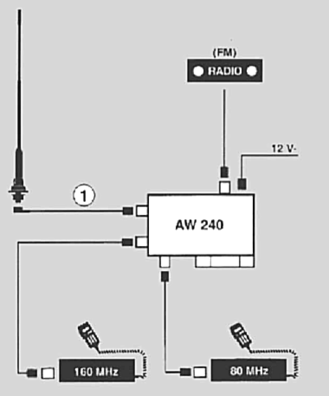

AW 240
12 001 814 523
gestattet gleichzeitigen Funkbetrieb 2m / 4m und Radioempfang
empfohlene Antenne: KFA240 o.ä.
Radiopfad aktiv
|
80 MHz |
160 MHz |
Radio |
|
| Frequenzbereich | 68 - 88 MHz | 143 -174 MHz | 87 - 108 MHz |
| Durchgangsdämpfung TX | < 0,3dB | < 0,4 dB | - |
| Durchgangsdämpfung RX | < 0,3dB |
< 0,3dB |
< 6 dB |
| Sperrdämpfung | > 30dB | > 35dB | |
| Belastbarkeit | 20W | - | |
| Impedanz | 50Ω | 75Ω | |
| Abgleich | fest abgestimmt | ||
| Versorgung | 12V / 35mA | ||
AW 300 11 002 300 102
Passive Antennenweiche
Funk / Radio mit einer Antenne für hohe Entkopplung
HF Kabel sind separat zu bestellen.
| Frequenzbereich Funk |
Funkdienst |
+ Radio |
| 380 MHz | Tetra Pol | + Radio |
| 400 MHz | Chekker | + Radio |
| 450 MHz | PAMR | + Radio |
| 900 MHz | D - Netz | + Radio |
| 1800 MHz | E - Netz | + Radio |
|
300 MHz 900 MHz |
1800 MHz |
Radio | |
| Frequenzbereich | 300 - 1800 MHz | 0,145 - 108 MHz | |
| Durchgangsdämpfung | < 0,4dB | ca. 7dB | < 2,5dB |
| Sperrdämpfung | > 50dB | - | |
| Belastbarkeit | 20W | - | |
| Impedanz | 50Ω | ||
| Abgleich | fest abgestimmt | fest abgestimmt | |
| Besonderheit |
Zulassung für Funktelefonnetz FTZ Nr. G012 355A Xd |
||
AW 300 AP 12 002 300 102
Frequenzbänder wie AW 300
AM / FM Pfad aktiv
12V Speisung separat oder als Phantomspeisung möglich
|
300 MHz 900 MHz |
1800 MHz |
Radio | |
| Frequenzbereich | 300 - 1800 MHz | 0,145 - 108 MHz | |
| Durchgangsdämpfung | < 0,4dB | ca. 5dB | - |
| Sperrdämpfung | > 50dB | - | |
| Belastbarkeit | 20W | - | |
| Impedanz | 50Ω | 75Ω | |
| Spannung | 12V | ||
| Stromaufnahme | 50mA typ. | ||
| Verstärkung UKW | > 4dB | ||
| Verstärkung LMK | > 3dB | ||
AW 3490 AP 12 002 340 192
Aktive Antennenweiche für gleichzeitigen Funk (PMR), D-Netz-Betrieb und Radioempfang an einer Antenne (z.B. KFA 1000R).
12V Speisung separat oder als Phantomspeisung möglich
|
340 MHz 900 MHz |
1800 MHz |
Radio | |
| Frequenzbereich | 340 - 470 / 825 -1800 MHz | 0,145 - 108 MHz | |
| Durchgangsdämpfung | < 0,4dB | ca. 7dB | - |
| Sperrdämpfung |
340 MHz: > 40dB 900 MHz: > 50dB |
- | |
| Belastbarkeit | 20W | - | |
| Impedanz | 50Ω | 75Ω | |
| Spannung | 12V | ||
| Stromaufnahme | 50mA typ. | ||
| Verstärkung UKW | > 4dB | ||
| Verstärkung LMK | > 3dB | ||
